输送方案二 倍速链输送机（无工装板式）
采用倍速链流水线优点在于成本低，输送更高，并且故障率极低，线体基本不用维护，并且外观也更漂亮更方便二次开发。
1、倍速链采用标准38.1节距3倍速全蓝链条，链条链体部分为高强度钢。传动滚轴为45号钢销轴。接触滚轮为全蓝尼龙。
2、倍速链采用118系列三倍速标准导轨，导轨厚度2.0，导轨带有挡边。
3、线体采用HQ新阻挡器 阻挡器配有弹簧机构，可有效保护桶体，并且延长使用寿命
4、线体支架为40*80*2毫米工业铝型材，表面银白阳极氧化处理。框架采用40*40铸铝角码连接，连接螺杆为8*16系列镀锌螺杆。
5、主线体最长可20米一段，速度可调。线体动力为2.2KW台湾万鑫三湘卧式平行齿轮减速电机，减速比为1比60，线体速度采用变频调速方式，调速器品牌为台达，并且可和滚筒输送机方式相同采用PLC分段控制。
6、线体采用9C38.1倍速链主动链轮，传动轴为直径40毫米45号钢车削而成、线体张紧部分采用三倍速最新版加强张紧座。
7、线体信号采集方式与滚筒输送线一致，控制方法一致
8、平移部分采用倍速链常用顶升移栽方式。

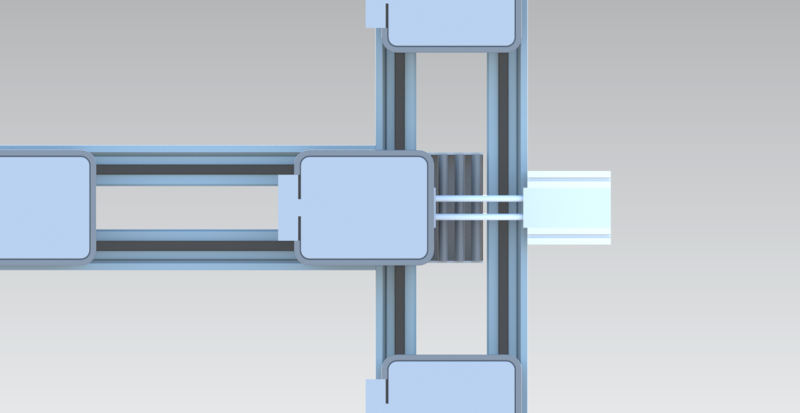

三倍速链输送方式
图一：
图二：

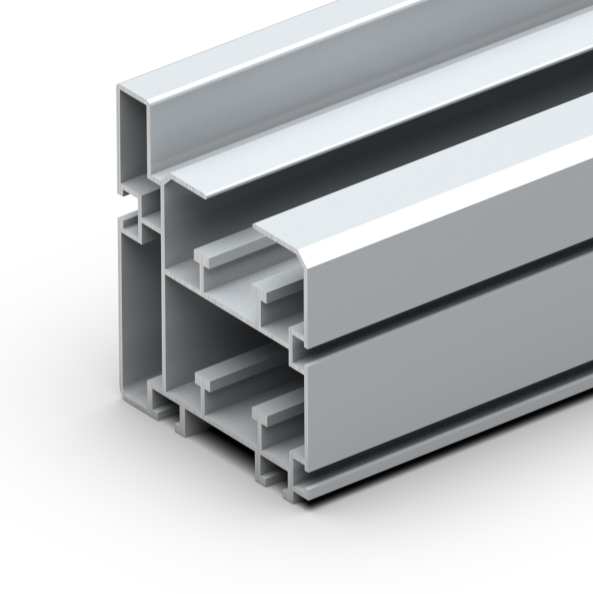

倍速链导轨配图

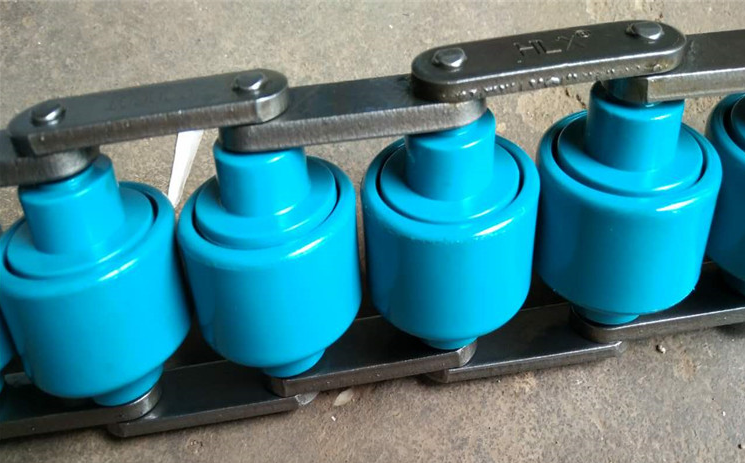

3倍速链条

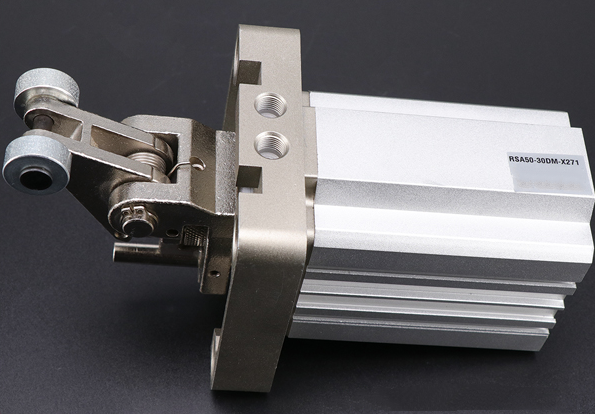

阻挡器
案例
